型号：TDBE4-U204-KE 2S/2S

供应商：Morssmitt

单位：PCS

供应商标准包装 ：1

COO：

HTS: ：

RoHS：0

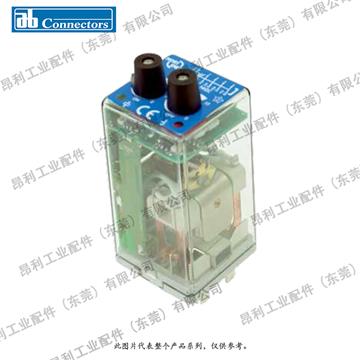

TDBE4-U204-KE 2S/2S Morssmitt 延迟开关 4极

  • 描述
  • 相关下载
  • 在线咨询

描述

插入式电子铁路计时器继电器，具有延时接通和延时关闭功能以及三个转换触点和一个常闭触点。延迟时间可通过两个可锁定旋钮独立调节。继电器还可以提供一个或两个固定的延迟时间（一个旋钮或一个无）。继电器需要辅助电源，并且可以通过外部N / O触点或AC或DC电源电压激活。

继电器配有两个LED，用于指示电源是否存在以及线圈是否通电。标准装备有电弧放电装置，以实现高分断能力和长接触寿命。

继电器的结构和材料的选择使TDBE4- U200 / 300继电器适用于承受低温和高温，冲击和振动以及干燥至潮湿的环境。

不需要任何外部固定夹，因为集成的“快速锁定”功能可以在所有情况和安装方向下将继电器固定在插座中。TDBE4-U200 / 300继电器的紧凑型设计，多种选择以及广泛的插座选择使它成为易于使用的灵活解决方案。


应用

这些继电器系列设计用于要求苛刻的机车车辆应用。TDBE4-U200 / 300用于需要延迟拉入和拉出的应用。



特征

  • 带辅助电源的延时继电器
  • 延迟拉入和拉出
  • 3个C / O触点和1个N / C触点
  • 两种延迟时间均可通过2个可锁定旋钮独立调节
  • 也可提供1或2个固定时间延迟（1个旋钮或无）
  • 总延时范围：0 s ... 120分钟
  • 电磁灭弧
  • 两个LED用于状态指示
  • 适用于交流或直流电压
  • 扁平，方形和镀银继电器引脚可实现出色的插座连接
  • 集成按扣
  • 可选的正机械键控
    继电器至插座

好处

  • 经证明可靠
  • 长期可用性
  • 易于维护
  • 生命周期成本低

铁路合规

  • EN 50155铁路车辆用电子设备
  • IEC 60571铁路车辆上使用的电子设备
  • IEC 60077铁路车辆用电气设备
  • IEC 60947低压开关装置和控制装置
  • IEC 61373机车车辆设备-冲击和振动测试
  • IEC 60947-5-4控制应用的机电组件。
  • 本标准深入研究了线圈和触点规格
  • EN 50121铁路应用的电磁兼容性
  • NF F 16-101 / 102，EN 45545-2火灾行为-铁路机车车辆
  • NF F 62-002开关触点继电器和固定连接
