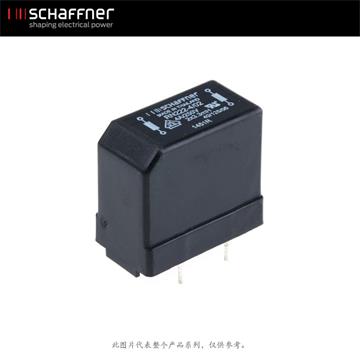

RN222-4-02-3M3 Schaffner 电流补偿 扼流圈
Schaffner 的优质共模扼流圈系列为用户提供可靠的交流电源线路噪声过滤。 可用于各种应用，如相角控制电路及饱和扼流圈和 EMI 输入滤波器。
额定电流范围 0.3 →10 A
直流 → 1kHz 频率
100kHz → 3MHz 共模谐振频率
双扼流圈配置
多个印刷电路板安装选件
小巧紧凑设计
高饱和电阻和极佳的热行为
UL 认证
UL
| 属性 | 数值 |
|---|---|
| 电感值 | 3.3 mH |
| 最大直流电流 | 4A |
| 安装类型 | 径向 |
| 最大直流电阻值 | 45mΩ |
| 容差 | -30 → +50% |
| 长度 | 31.3mm |
| 深度 | 18.3mm |
| 高度 | 29.6mm |
| 尺寸 | 31.3 x 18.3 x 29.6mm |
| 引线节距 | 12.5mm |
| 系列 | RN |
| 最低工作温度 | -40°C |
| 端子类型 | PC 引脚 |
| 最高工作温度 | +125°C |
| 文件名 | 下载 | |
|---|---|---|
| 暂时没有关于本产品的可下载资源 | ||
