RD5132-10-3M0 Schaffner 电流补偿扼流圈 进口原装
Schaffner 的 RD 系列扼流圈通过与交流电力线输入的相线和中性线串联，可衰减共模或非对称 (P/N ->E)
干扰信号。 由于绕组的泄漏电感，也可衰减对称噪声。
6A 至 64A 电流额定值
双路、三路和四路扼流圈配置
滤波网络
去耦工作
低功率开关模式调节器
| 最大工作电压 | 600V 交流 / 850V 直流 @ 40°C |
| 绝缘测试电压 | 2500V 交流（线 - 线），4000V 交流（线 - 外罩） |
| 电源工作频率 | 直流电（达到 400Hz @ 40°C） |
| 工作温度 | -40°C 至 +125°C |
| 易燃性 | UL94V-0，（绝缘管 UL94V-2） |
| 属性 | 数值 |
|---|---|
| 电感值 | 3 mH |
| 最大直流电流 | 10A |
| 安装类型 | 径向 |
| 最大直流电阻值 | 17.6mΩ |
| 容差 | -30 → +50% |

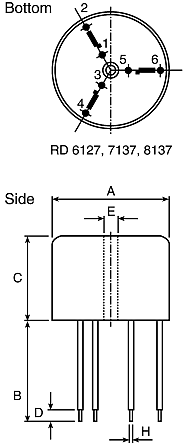

| 直径 | 50.5mm |
| 高度 | 35.5mm |
| 尺寸 | 50.5 (Dia.) x 35.5mm |
| 系列 | RD |
| 端子类型 | PC 引脚 |
| 最高工作温度 | +110°C |
| 最低工作温度 | -25°C |
| 文件名 | 下载 | |
|---|---|---|
| 暂时没有关于本产品的可下载资源 | ||
| 图片 | 描述 | |
|---|---|---|
 |

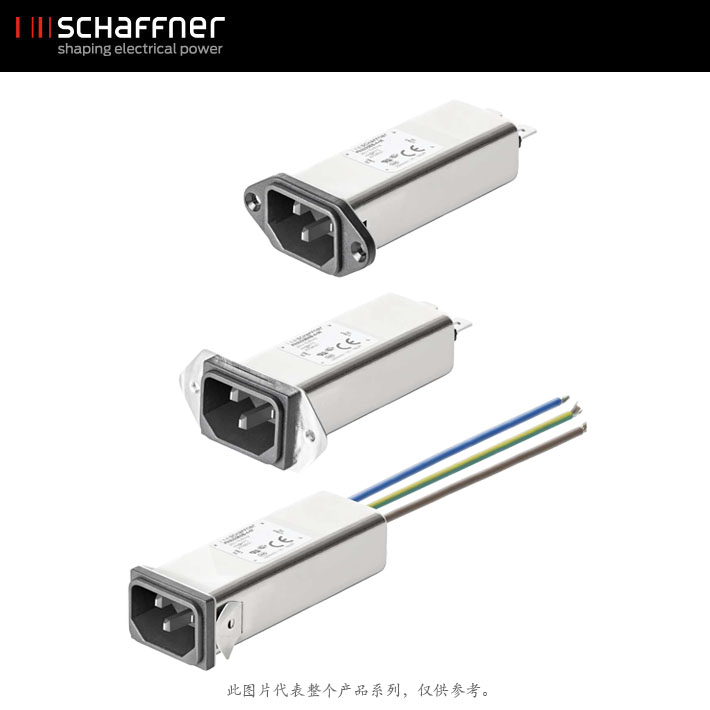

型号：FN9255EB-10-06 供应商：Schaffner 元器件名称：FN9255EB-10-06 Schaffner IEC进线滤波器 |
查看详情 |
 |
型号：FN9255EB-2-06 供应商：Schaffner 元器件名称：FN9255EB-2-06 Schaffner IEC进线滤波器 |
查看详情 |
 |
型号：FN9255EB-6-06 供应商：Schaffner 元器件名称：FN9255EB-6-06 Schaffner IEC进线滤波器 |
查看详情 |
 |
型号：FN9255EB-15-06 供应商：Schaffner 元器件名称：FN9255EB-15-06 Schaffner IEC进线滤波器 |
查看详情 |
 |
型号：FN9255EB-4-06 供应商：Schaffner 元器件名称：FN9255EB-4-06 Schaffner IEC进线滤波器 |
查看详情 |
 |

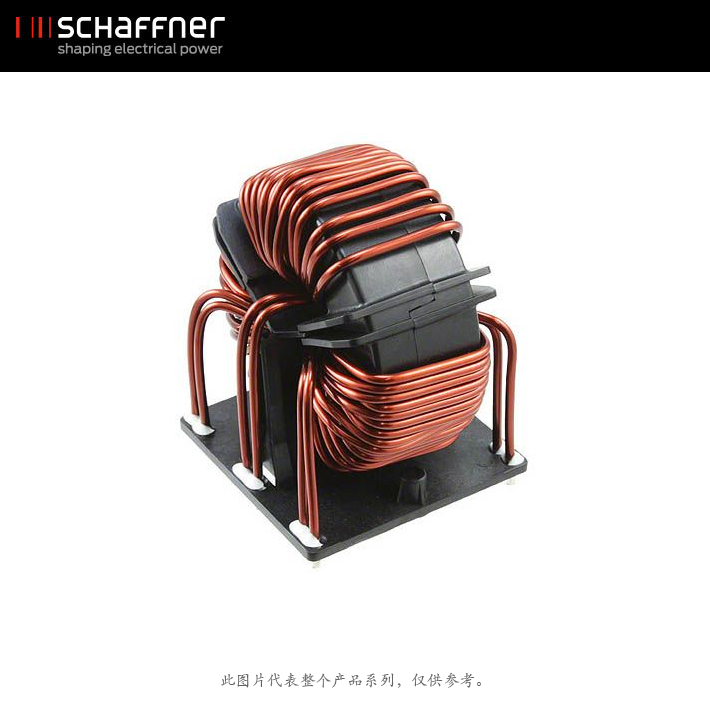

型号：RB8532-36-0M8 供应商：Schaffner 元器件名称：RB8532-36-0M8 Schaffner 引线型电感器 |
查看详情 |
 |

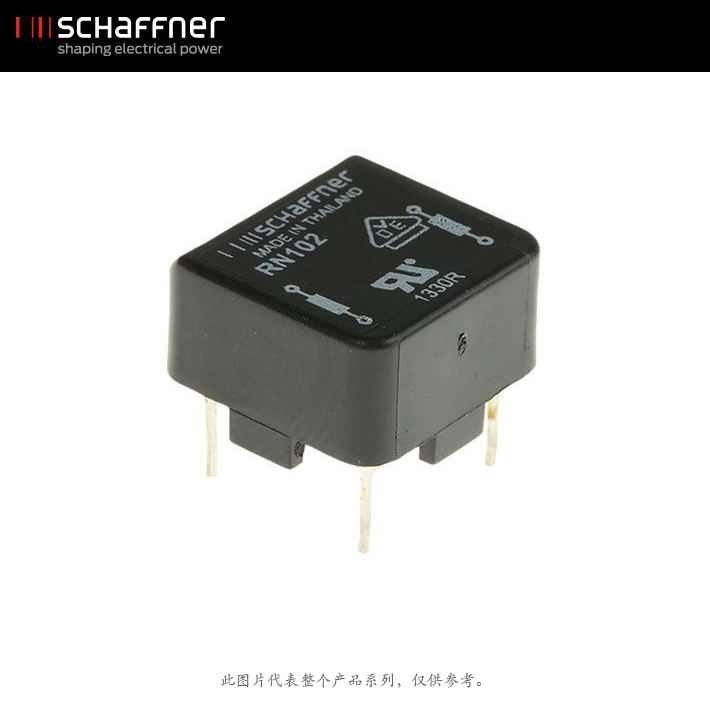

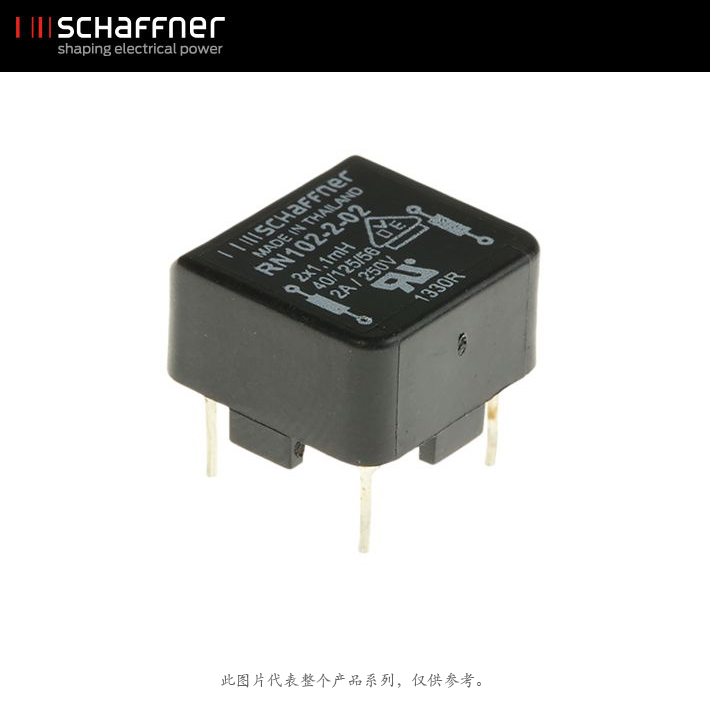

型号：RN102-2-02-1M1 供应商：Schaffner 元器件名称：RN102-2-02-1M1 Schaffner RN 系列 电流补偿扼流 |
查看详情 |
 |

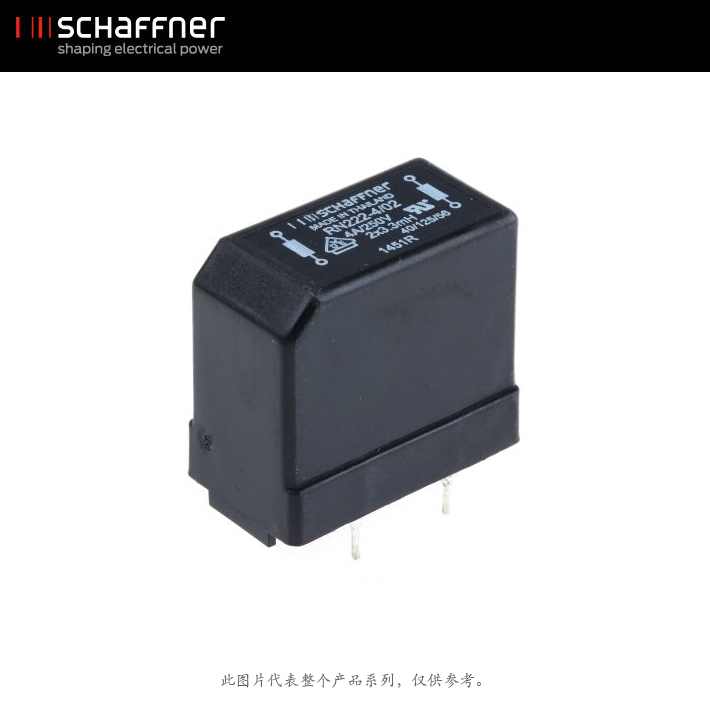

型号：RN222-4-02-3M3 供应商：Schaffner 元器件名称：RN222-4-02-3M3 Schaffner 电流补偿 扼流圈 |
查看详情 |
 |

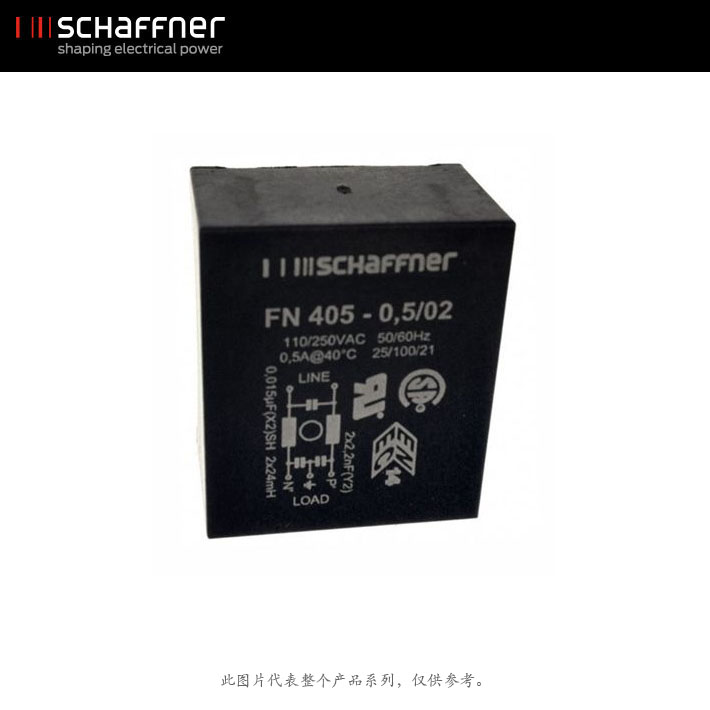

型号：FN405-0.5-02 供应商：Schaffner 元器件名称：FN405-0.5-02 Schaffner FN405系列 滤波器 |
查看详情 |
 |

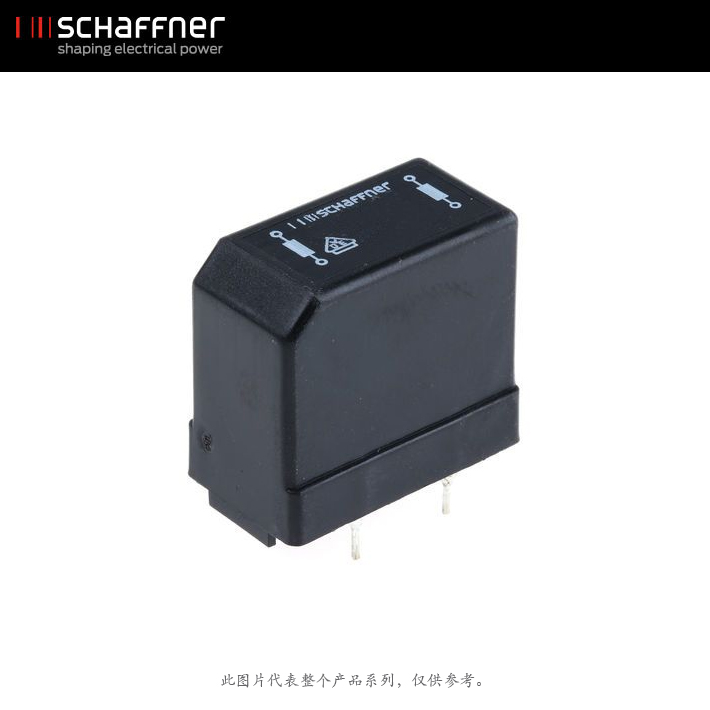

型号：RN222-2-02-6M8 供应商：Schaffner 元器件名称：RN222-2-02-6M8 Schaffner RN系列 电流补偿 扼流圈 |
查看详情 |
 |
型号：RN102-0.6-02-4M4 供应商：Schaffner 元器件名称：RN102-0.6-02-4M4 Schaffner RN 系列 电流补偿扼流圈 |
查看详情 |
 |

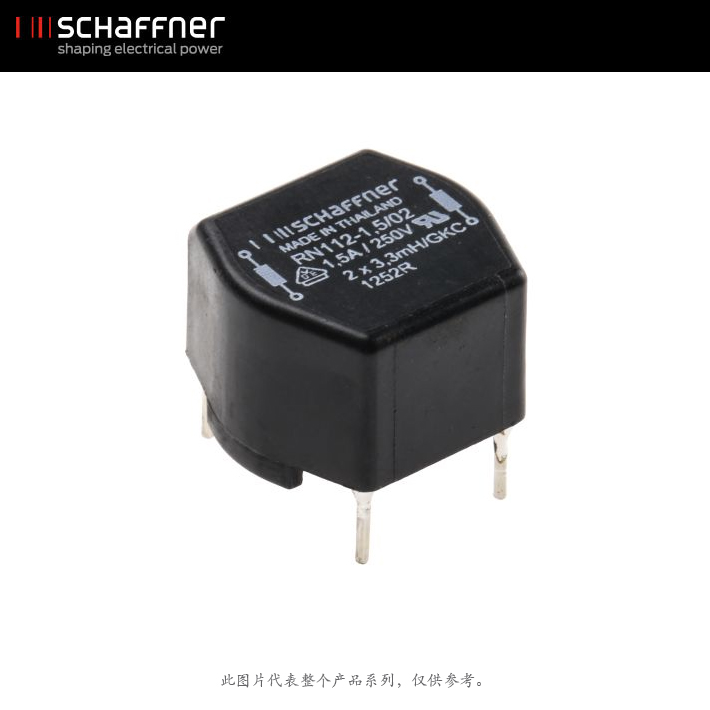

型号：RN112-1.5-02-3M3 供应商：Schaffner 元器件名称：RN112-1.5-02-3M3 Schaffner 电流补偿扼流圈 |
