型号：MKK440-D56-21

供应商：TDK

单位：PCS

供应商标准包装 ：1

COO：

HTS: ：

RoHS：0

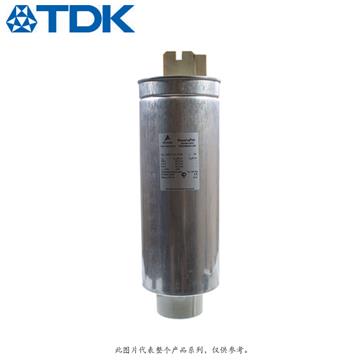

MKK440-D56-21 TDK 电力电容

  • 描述
  • 相关下载
  • 在线咨询
系列PhaseCap HD
阶段数3
工作电压，V440
工作频率，Hz50/60
功率，kVar56
额定电容，微法拉3x307
标称容量公差，％-0.5
额定电流，A74
表壳直径，mm136
体长mm355
重量kg4.7
工作温度范围-40.00 ... 55.00
生产厂家TDK爱普科斯

描述

Epcos-TDK余弦电容器系列PhaseCap HD系列是PhaseCap MKK AC系列的延续。这些电容器的功率范围（频率为50 Hz）为40至60 kVar。该系列电容器专门设计用于无功功率补偿装置，其主要因素是使用寿命长，容量恒定，能够承受高达200 x In的浪涌电流。这种类型的MKK AC电容器增加了无功功率补偿单元的步骤的安装密度，从而减少了部件的数量和总成本（例如，在50kVar圆柱形铝壳体中包含一个电容器的控制步骤）。这些电容器操作可靠且易于安装（用于将Epcos电容器固定到安装表面并在壳体底部接地，提供螺栓连接M12 - 扭矩为10N？M）。电容器只能以直立位置安装。端子的连接必须由柔性导体完成。当安装在冷凝器之间时，必须提供一个提供冷却条件的距离（在自然冷却的情况下，至少20 mm）。由于壳体的垂直伸长（特殊的膨胀法兰）会触发过压安全锁，因此电容器上方的自由空间必须至少保持20 mm高。电容器只能以直立位置安装。端子的连接必须由柔性导体完成。当安装在冷凝器之间时，必须提供一个提供冷却条件的距离（在自然冷却的情况下，至少20 mm）。由于壳体的垂直伸长（特殊的膨胀法兰）会触发过压安全锁，因此电容器上方的自由空间必须至少保持20 mm高。电容器只能以直立位置安装。端子的连接必须由柔性导体完成。当安装在冷凝器之间时，必须提供一个提供冷却条件的距离（在自然冷却的情况下，至少20 mm）。由于壳体的垂直伸长（特殊的膨胀法兰）会触发过压安全锁，因此电容器上方的自由空间必须至少保持20 mm高。
PhaseCap HD系列的电容器是根据获得专利的MCC技术制造商生产的 - 单面金属化聚丙烯薄膜边缘的平面和“波浪”切割组合，可以增加电极的接触表面积。

应用
- 自动和未调节的无功补偿装置。
- 紊乱（确定）无功功率补偿系统。
特点
- 单位功率大（高达50 kVar）。
- 小自己的损失。
- 能够承受高达200 x Inom的浪涌电流。
- 运营期间不需要维护。
安全性
- 介电系统的“自我修复”特性。
- 外壳内置过压安全锁
- 端子连接器的端子防止直接接触（IP20型）
- 干式技术 - 填充惰性气体。
