型号:C294A/24EV-J1

供应商:SCHALTBAU

单位:PCS

供应商标准包装 :1

COO:

HTS: :

RoHS:0

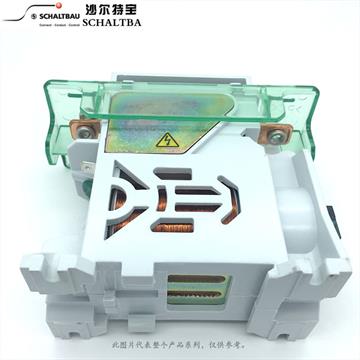

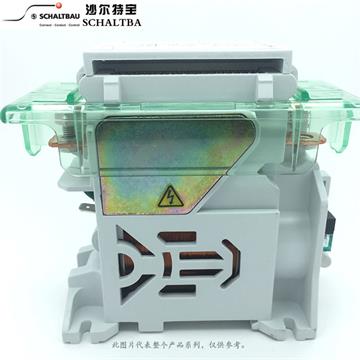

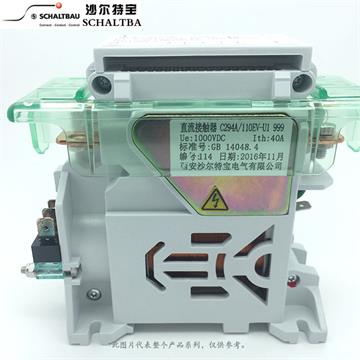

C294A/24EV-J1 SCHALTBAU 紧凑型双极NO接触器

  • 描述
  • 相关下载
  • 在线咨询


紧凑型双极NO接触器,电压高达1,000 V.
紧凑型双极高压接触器:C294系列接触器虽然体积小,但具有非凡的开关容量,适用于高达1,000 V的直流应用。

C294最适合恶劣的公共交通环境,已被证明是高可靠性的交通系统组件,其电气寿命高于平均水平。


特征


非常紧凑的设计
适合多年的连续工作
适用于高环境温度
双击联系人
具有磁性吹出的DC版本

库存物品

C294 A / 24EV-U1
C294 A / 24EV-J1
C294 A / 34EV-U1
C294 A / 48EV-U1
C294 A / 110EV-U1
C294 A / 110EV-T1

订购代码

示例:C294 A / 24EV-U1


系列

C294 双极NO接触器
一个 专为直流操作而设计,配有挡板
线圈电压

24/36/72/110 24,36,72,110 V DC
线圈容差

Ë -30%...在T + 25%一 70℃以下。
线圈抑制
V 压敏电阻
辅助。联系
U1 1个快动开关S870 W1D1 a 012,标准银触点
J1 1个快动开关S870 W1D4 �1�76�1�77�1�76�1�77a 063,镀金触点,端子成45°角
T1 1个快动开关S870 W1D4 �1�76�1�77�1�76�1�77a 012,标准镀金触点
产品规格

电压类型

DC

联系配置

2 x NO

标称电压U n

1,000 V

额定绝缘电压U i

1,200 V

额定冲击耐压U imp

8千伏

转化率。热电流I th

40 A.

容量,电阻T = 0 ms

550 A

打破能力

1,200 V DC,L / R 1 ms:60 A; L / R 15 ms:13 A.

联系材料主要联系人

AgSnO2电

辅助。联系

1个快动开关S870,SPDT,可选

线圈电压U s

24,36,72,110 V DC

线圈公差%U s

-30%...... + 25%

线圈功耗

约。18瓦/约 13瓦(冷/暖)

IP等级(IEC 60529)

IP00

机械耐力

> 300万个操作周期

休克

5克(20毫秒半窦)

振动

2克(5 ... 150赫兹)

温度范围

-40°C ... + 70°C

贮存温度

-40°C ... + 70°C

重量(g)

1000


文件名 下载
暂时没有关于本产品的可下载资源

SCHALTBAU还提供以下产品

图片 描述
C294A/34EV-U1 SCHALTBAU 紧凑型双极NO接触器 型号:C294A/34EV-U1
供应商:SCHALTBAU
元器件名称:C294A/34EV-U1 SCHALTBAU 紧凑型双极NO接触器
查看详情
C294A/48EV-U1 SCHALTBAU 紧凑型双极NO接触器 SCHALTBAU 紧凑型双极NO接触器 型号:C294A/48EV-U1
供应商:SCHALTBAU
元器件名称:C294A/48EV-U1 SCHALTBAU 紧凑型双极NO接触器 SCHALTBAU 紧凑型双极NO接触器
查看详情

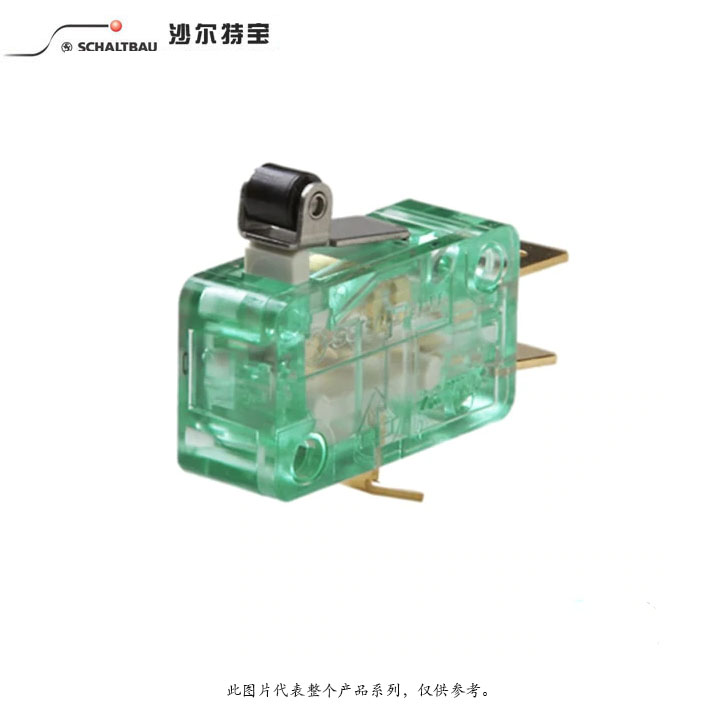

S840-R20 SCHALTBAU 微动开关 型号:S840-R20
供应商:SCHALTBAU
元器件名称:S840-R20 SCHALTBAU 微动开关
查看详情

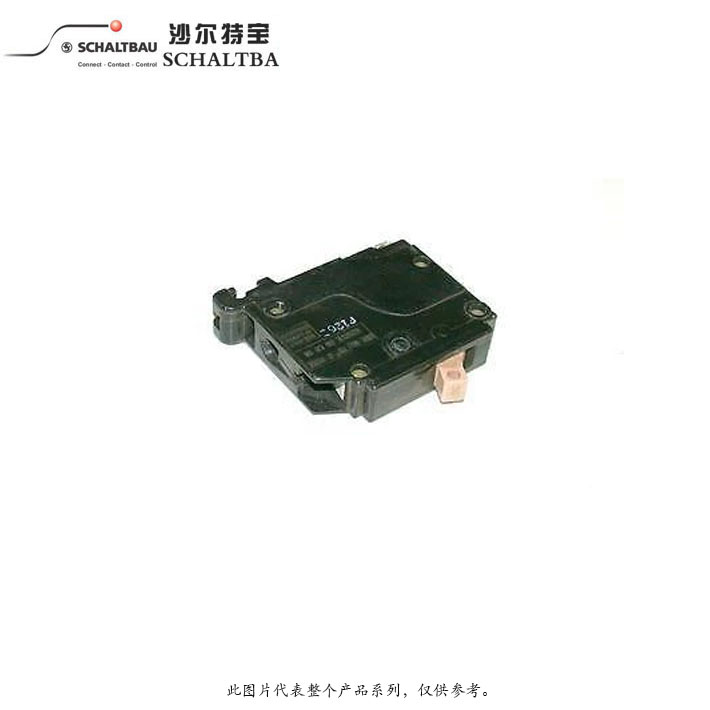

CTL115  SCHALTBAU 断路器250V 型号:CTL115
