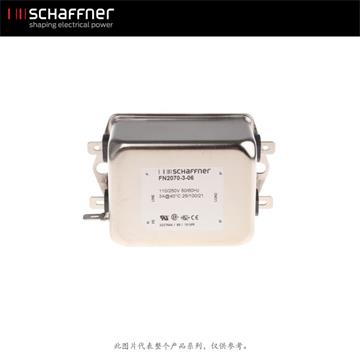

型号：FN2070-3-06

供应商：Schaffner

单位：PCS

供应商标准包装：1

COO：

HTS: ：

RoHS：0

Schaffner

描述
相关下载
在线咨询

产品详细信息

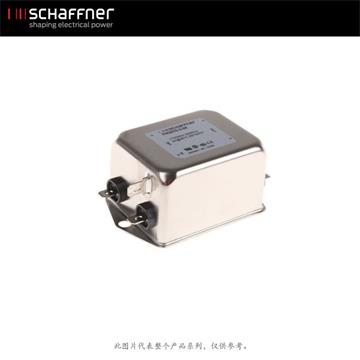

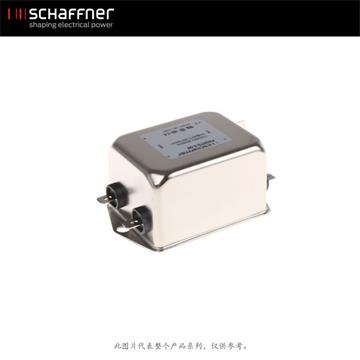

FN 2070 系列

Schaffner 的 FN2070 两级滤波器设计用于简单和快速底盘安装。所有滤波器提供高传导衰减性能，基于带有高饱和电阻和极佳的热行为的扼流圈。

可用于多种应用，如电气和电子设备、楼宇自动化、工业应用、机械、医疗设备和各种要求良好的滤波器性能的嘈杂应用。

两阶段底盘安装滤波器，铝壳
选择的组件值可以提供更优的差模和共模性能，尤其在高频率时
通过 0.25 英寸 Faston 接线端子连接
可选医疗版本（B 型）和安全版本（A 型）

注

FN2070 滤波器还可用作单级滤波器（FN2020 系列）

认可

UL 认可，CSA 认证，VDE

//media.rs-online.com/t_line/L219292-10.gif

认可

UL; CSA; VDE

产品技术参数

属性	数值
最大额定电流	3A
最大额定电压	110 V 交流、250 V 交流
安装类型	底盘安装
接端样式	安装片
阶段数目	Two Stage
系列	FN2070
工作频率	DC to 400Hz

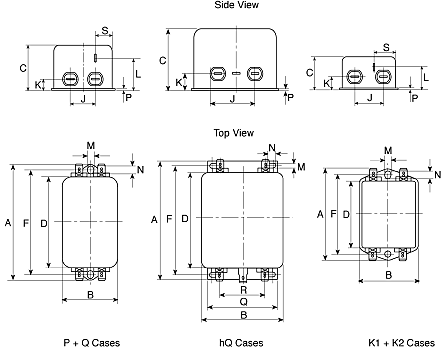

长度	85mm
深度	54mm
高度	40.3mm
电容值	4.7 nF, 470 nF
尺寸	85 x 54 x 40.3mm
电感值	9.8 mH
泄漏电流	0.734 mA
最低工作温度	-25°C
最高工作温度	+100°C
CAD 绘图	3D CAD 模型
电阻值	470kΩ
