型号：RD5132-10-3M0

供应商：Schaffner

单位：PCS

供应商标准包装：1

COO：

HTS: ：

RoHS：0

Schaffner

描述
相关下载
在线咨询

产品详细信息

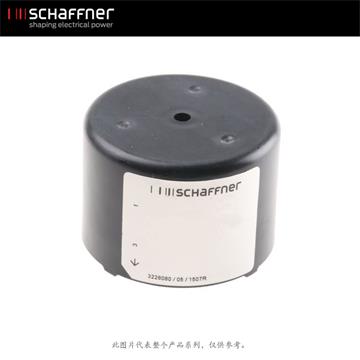

Schaffner RD 系列共模扼流圈

Schaffner 的 RD 系列扼流圈通过与交流电力线输入的相线和中性线串联，可衰减共模或非对称 (P/N ->E)
干扰信号。由于绕组的泄漏电感，也可衰减对称噪声。

6A 至 64A 电流额定值
双路、三路和四路扼流圈配置

应用

滤波网络
去耦工作
低功率开关模式调节器

最大工作电压	600V 交流 / 850V 直流 @ 40°C
绝缘测试电压	2500V 交流（线 - 线），4000V 交流（线 - 外罩）
电源工作频率	直流电（达到 400Hz @ 40°C）
工作温度	-40°C 至 +125°C
易燃性	UL94V-0，（绝缘管 UL94V-2）

Schaffner 引线型电感器（扼流圈）

产品技术参数

属性	数值
电感值	3 mH
最大直流电流	10A
安装类型	径向
最大直流电阻值	17.6mΩ
容差	-30 → +50%
直径	50.5mm
高度	35.5mm
尺寸	50.5 (Dia.) x 35.5mm
系列	RD
端子类型	PC 引脚
最高工作温度	+110°C
最低工作温度	-25°C
